近年来，雨季及气候异常引起的城市内涝给市政部门带来了巨大的压力，由强降雨引发的河水倒灌、道路水淹、交通堵塞、桥梁建筑损毁等，给国家和人民带来了巨大的经济甚至生命损失。尤其是下穿隧道和下沉式道路,当路过的车辆对该路段积水情况不了解,很容易被突发的积水淹没并困在水中,同时该路段积水难以快速排出,内人员来不及逃生的话,容易造成人员伤亡,此类事件在北京、广州、深圳等人口密集的城市已经发生了多起。

        所以对下穿隧道、下沉式道路内涝进行监测报警问题成了城市积水问题里面的最严重、最迫切需要解决的问题。为最大程度降低道路积水导致的内涝所造成的损失,一方面我们要 大力加强城市排水基础建设,另一面为全面掌握城市内涝状况,实现排水的统筹调度。

        目前,针对城市积水排查大部分还采用人工巡查方式对立交桥和公路低洼区域的积水进行监测,以确定该地点的积水情况,此方法无法科学及时的反馈正确信息,同时会造成大量的人力浪费,而采用安装监控摄像头的方式虽避免人工实地查看,但不能准确的反映积水深度,同时监测画面也会造成观测人员的错误判断,且影像设备在黑夜或光线较为暗淡的情况下, 也无法满足自动监测的需要。为最大程度降低内涝造成的损失，一方面我们要大力加强城市排水基础设施的建设另一方面为全面掌握城市内涝状况、实现排水统筹调度，我们要对河道水位以及地道桥、低洼路段的积水水位进行实时监测，建立起道路积水预警系统(城市道路积水监测预警系统)。

1.2 建设目标

在研发设计城市道路积水实时监测在线告警系统的时候,我们应该总结前人开发的经验,结合最新自控和软硬件技术,建设以信息化为基础,无缝隙、精准化、可视化、智慧型现代城市道路积水监测预警体系,实现对各个道路积水集中分布式监控和智能化管理的目标,保证系统的高稳定性、舸靠性、安全性。具体目标

如下:

1.2.1 技术的先进性系统选型、软硬件设备的配置均要符合高新技术的潮流, 关键的道路积水监测实时采集、传输均采用国内外工程建设中被广泛采用的技术与产品。在满足功能的前提下,系统设计具有先进性,并且在今后一段时间内保持一定的先进性。

1.2.2 稳定性

整体方案从方案架构、产品设计等各个层面, 都以稳定可靠作为设计的第一目标。采用先进成熟的技术来架构由略子系统组成稳定可靠的大系统,使系统能安全平稳地运行,有效地除名子系统可能产生的瓶颈,选用合适的设备来保证各子系统具有良好的扩展性,确保各设备的正常运行。

1.2.3 经济性

在城市道路积水实时监测在线告警系统的建设上,-直以更高性价比为目标 ,不断升级和改进软硬件产品,针对各大环境监控系统都有对应的产品和方案。以” 为客户提供最高性价比的方案”为设计目标来进行方案设计,综合客户需求以及扩展性要求,选择最合适的产品,降低系统造价,为客户节约项目成本。

1.2.4 实用性

在设备选型时,依据项目实际情况结合目前我国市场上的占有率高的各类产品中选择具有性能价格比和扩充能力的产品。

1.2.5 可维护性

方案在设计过程中根据客户需求、项目规模等等选择合适的监控产品和技术方案实现,其采用的产品均满足简单、实用、易操作、易维护的特性,力争使系统更容易使用和维护,降低客户使用监控系统的管理和维护成本。

1.2.6 可管理性

方案中现场各设备及各分系统都集中于中心统-控制,实施对所有远端设备的控制、设置,以保证系统的高效、有序、可靠的发挥其管理职能。

1.2.7 安全性

城市道路积水实时监测在线告警系统安全可靠,具有一定的安全保护措施,防止病毒感染、攻击,防雷击、过载、断电和人为破坏,具有高度的安全和保密性。

1.2.8 规范性

控制协议、编解码协议、接口协议、传输协议等应符合相关国家标准、行业、标准和环保部颁布的技术规范。

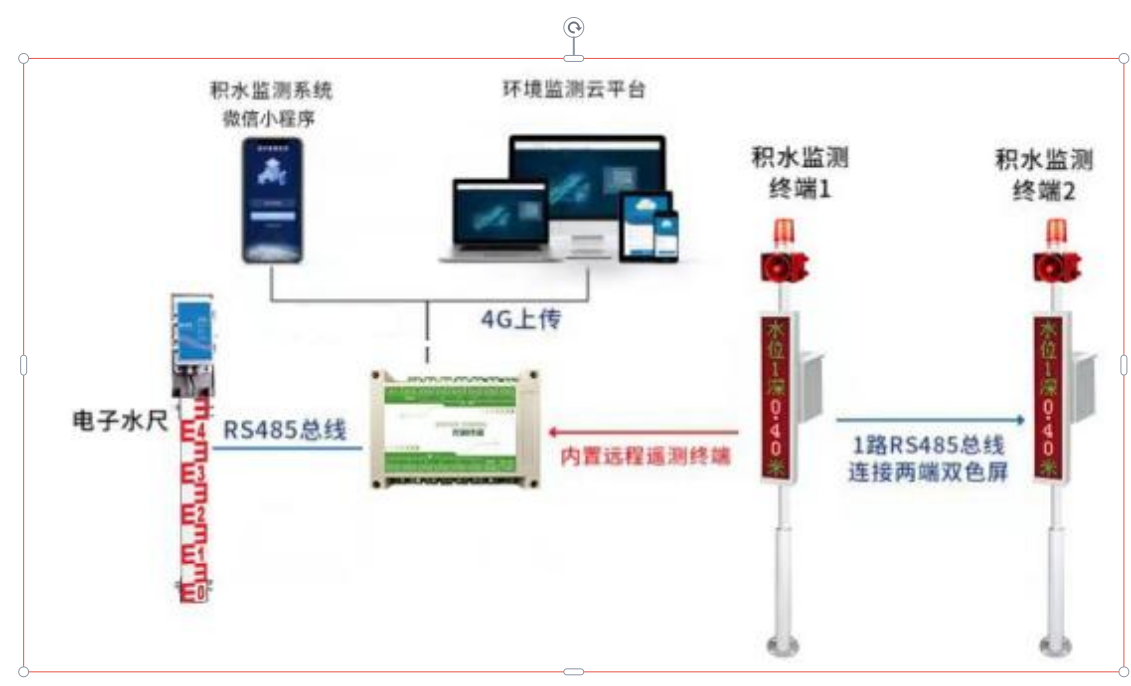

城市道路积水预警监测系统拓扑图

城市道路积水实时监测在线告警系统优势

2.3.1专法所以专业

龙腾伟业公司多年来一直专注于环境监测这个行业,力争为客户提供最好的、最高性价比的环境监测产品和解决方案,是环境监测行业的知名厂商。具有完备的产品和解决方案,供应地区300+、服务全球。

2.3.2系统级整体性及平台化

借助自身多年来的行业经验,结合客户需求的方方面面,给出系统级、整体性的解决方案,賂更好分工以及协同效率,设计将具备良好的系统扩展性。该系统集可视化、智能化、无人化于一体，采先进的监测技术和设备为城市道路的运行维护提供更多的技术支持和保障。

2.3.3专业传感器,精准监测

城市道路积水实时监测在线告警系统采用高精度传感器,测量范围广,准确度高,确保产品优异的可靠性、高精度和互换性

2.3.4施工部署简单、方便

整个系统集软硬件一体化设计,高度集成,使用寿命长。采用4G(全网通)、以太网方式上传监测数据至环境监控云平台,部署简单方便,避免布线;监控管理平台多种部署式,针对简单需求可以实现傻瓜式安装,非常人性化,界面友好、操作简单、功能全面,轻松实现监控功能及报警的配置。

2.3.5提供免费云平台,功能强大

平台采用B/S架构,维护和升级方式简单,最少支持1000个采集设备的监控和管理,采用专业的数据库,稳定可靠、易于扩展,支持软、硬件分层,支持多级用户管理权限。云平台自动收集上传的监测数据,通过GPS地图、列表、图标、曲线的方式在平台页面端显示,满足用户对实时监测信息的多维度、多面查看数据。

2.3.6多平台远程管理

城市道路积水实时监测在线告警系统支持电脑PC端、微信公众号多种方式远程查看/管理数据。

2.3.7具有的自动告警方式

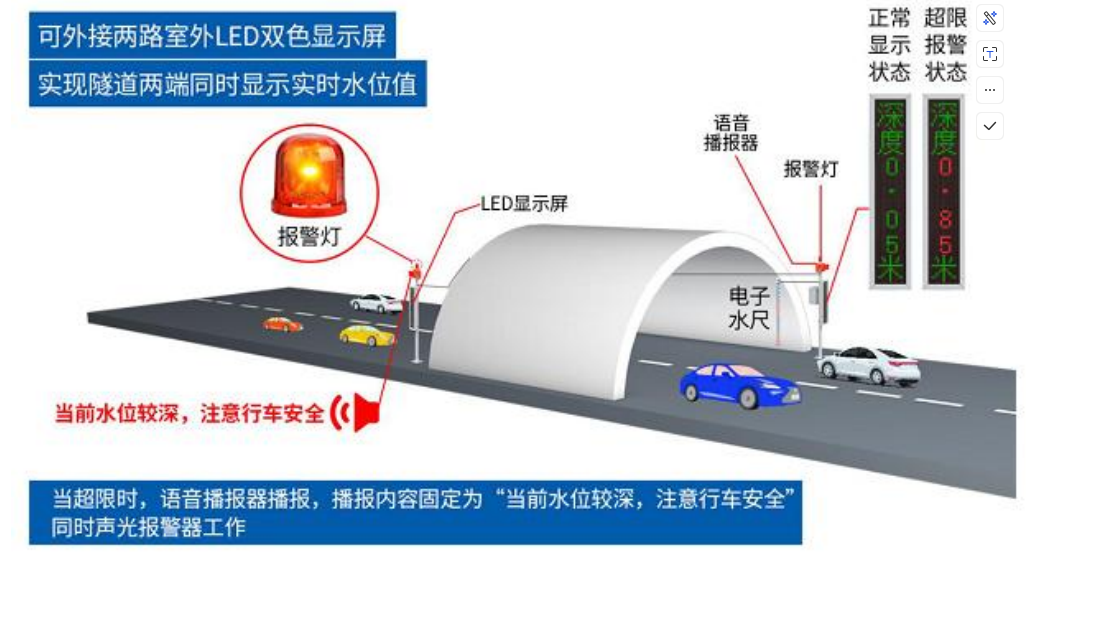

当城市道路水位超过设置的限值时,系统支持电话、短信、光、邮件等报警功能,及时通知管理人员。同时,现场积水监测站会光、语音告警,LED双色示超限数据,提醒现场的行人与车辆。

2.3.8系统支持设备实时定位

该系统可在云平台设备管理中设置设备经纬度,当数据异常或数据超限,用户可根据经纬度定位,快捷找出设备异常的位置,及时处理便于后期维护与管理。

2.3.9跨区域统一-管理

通过设立统一监控管理站,对分布在不同区域的多个设备和信息进行全数字化集中监控管理,满足现各监测站点统一监管需要。

2.3.10应用广泛

该系统即可用于河道、灌渠地下排水管道网等地为城市排水工作提供数据支持;又可用于路口低洼、下桥立交桥、桥洞、隧道等地为人们出行安全提供保障;还可用于地下车库预防洪涝灾害,保护人们的财产安全,保障社会经济效益。

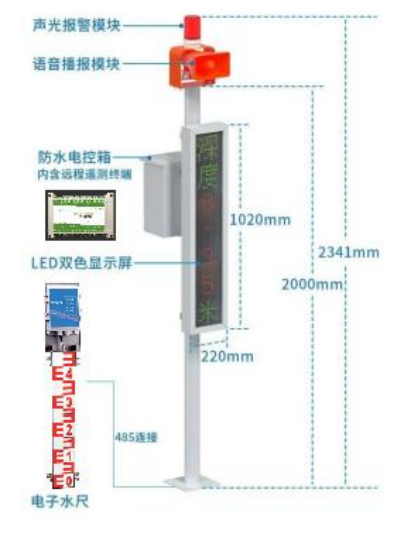

3.1积水监测站简介

积水监测站是由电子水尺、双色LED显示屏、电控箱(内含远程遥测终端)、报警灯、语音播报器、两米立杆、太阳能供电系统(选配)组成。其中电子水尺通过485通信,将测量到的水位信息传输到远程遥测终端,遥测终端将得到的水位值通过4G通讯模块,再传送给后台服务器,然后传送到微信小程序/云平台网页终端。同时可以将检测到的水位值,实时显示在LED屏上,水位超限会触发号筒扬声器和声光报警器双重报警。从而全面掌握城市内涝状况、实现排水统筹调度,建立起城市内涝监测预警系统。

龙腾伟业积水监测站由以下几部分组成:

2m立杆+供电系统+防水电控箱(远程遥控终端)+电子尺+摄像头(选配)+双色LED显示屏+光报警器+语音播报器

适用场景：

可用于河道、灌渠、地下排水管道网等地为城市排水工作提供数据支持；又可用于路口低洼、下穿式立交桥、桥洞、隧道等地为人们出行安全提供保障；还可用于地下车库预防洪涝灾害，保护人们的财产安全，保障社会经济效益。欢迎广大需求朋友前来咨询。

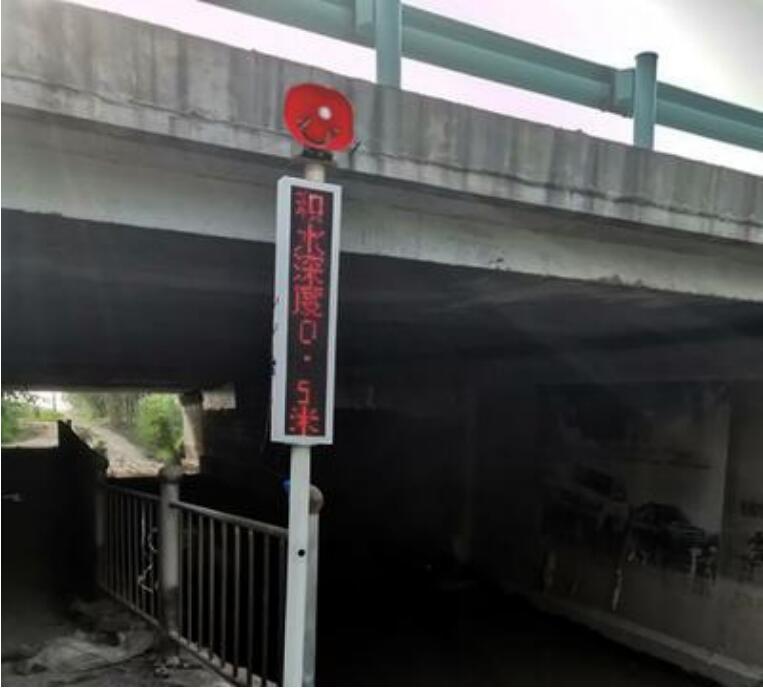

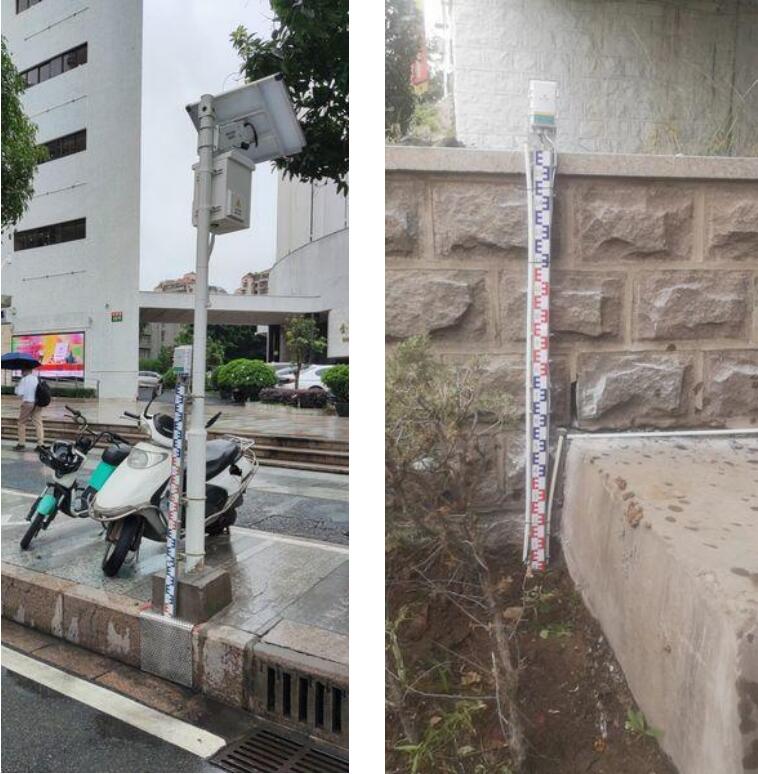

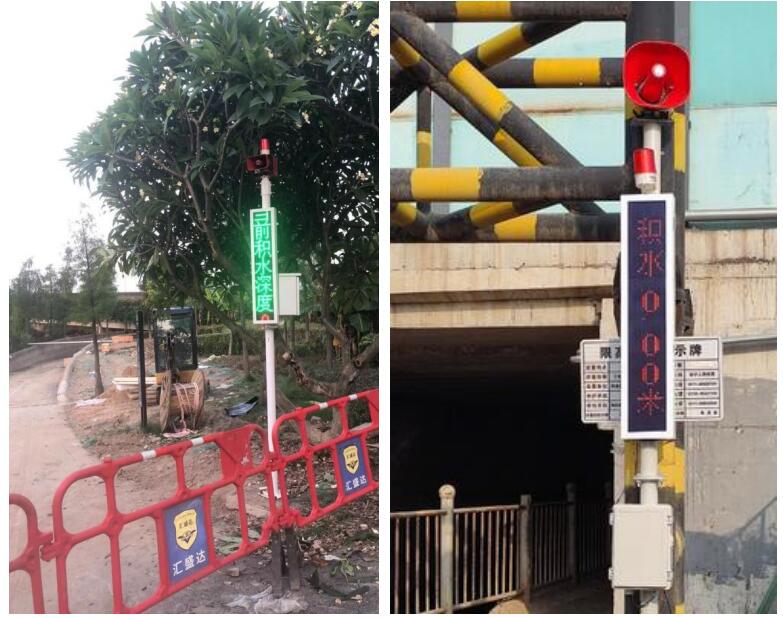

应用案例

石家庄龙腾伟业科技有限公司——物联网方案的提供商，有需要请随时联系我们！将为您提供一对一解决方案！
